物理性能硬度与耐磨性：多官能团活性稀释剂可提高涂层交联密度，增强硬度与耐磨性。柔韧性：单官能团活性稀释剂因线性聚合结构，赋予涂层更好的柔韧性。附着力：活性稀释剂可改善涂层对基材的润湿性，增强附着力。化学性能耐化学性：高交联密度涂层对溶剂、酸碱的抵抗能力更强。耐候性：某些活

根据分子中反应基团的数量，活性稀释剂（UV单体）可分为：单官能团活性稀释剂结构：每个分子含一个可聚合基团(如丙烯酰氧基、乙烯基)。特性：粘度低、稀释效果好，但固化速度较慢，交联密度低，涂层柔韧性较好。代表物质：甲基丙烯酸-β-羟乙酯(HEMA)、异冰片基丙烯酸酯(IBOA)。双官能团活性稀释剂

粘度调节UV体系中的低聚物(如环氧丙烯酸酯、聚氨酯丙烯酸酯)通常粘度较高，难以直接施工。活性稀释剂通过降低体系粘度，改善流平性，使涂料或油墨能够均匀涂布于基材表面。其分子结构中的不饱和双键(如C=C)赋予其反应活性，同时小分子特性使其具备优异的稀释能力。参与固化反应活性稀释剂不仅是溶剂，更是固

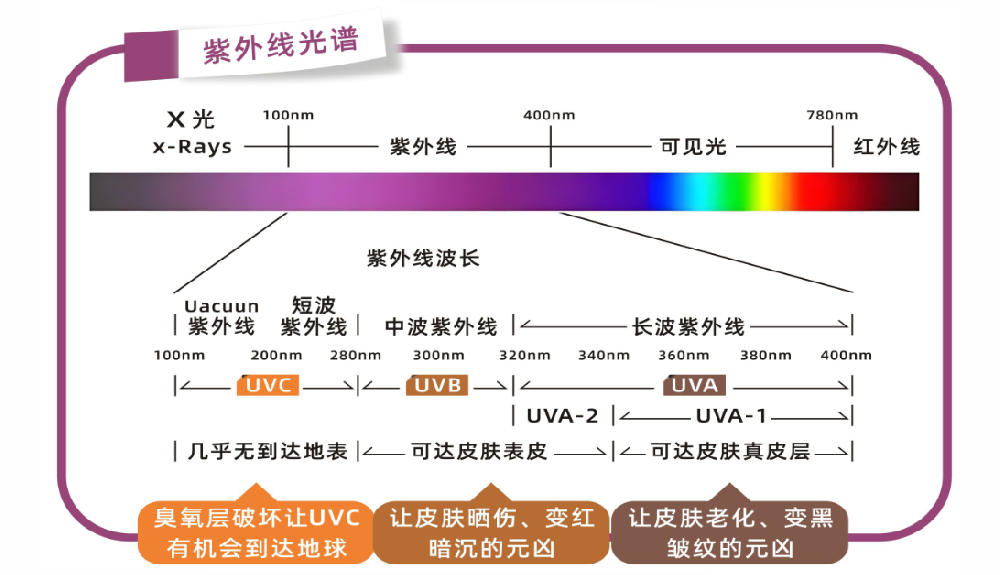

白色UV涂料难以深层固化的核心原因在于颜料对紫外光的反射与散射作用，以及光引发剂吸收效率不足，具体分析如下：一、颜料对紫外光的反射与散射二氧化钛的反射作用：白色涂料的主要颜料是二氧化钛(TiO₂)，其具有高折射率(约2.7)，对紫外光(200-400nm)的反射率极高。当紫外光照射到涂层表面时，大部分光线被二氧

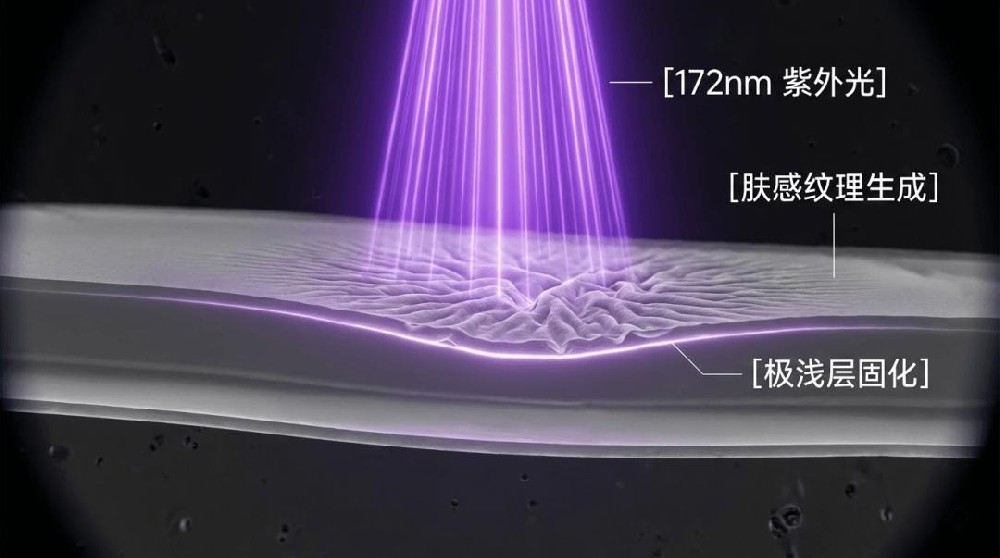

要提高UV哑光涂层的哑度稳定性，需从配方设计、施工工艺、设备控制、环境管理四个核心环节进行系统性优化，具体措施如下：一、配方设计优化树脂体系选择高交联密度树脂：选用丙烯酸酯类与环氧树脂共混(折射率差异约0.07)，形成微相分离结构，增强光散射，哑度可提升15%-20%。低吸油性树脂：平衡交联密度

UV哑光涂层哑度不稳定，通常由涂料配方、施工工艺、环境条件、设备状态及基材特性等多方面因素共同作用导致，以下是具体原因及分析：一、涂料配方因素消光粉搅拌不匀：消光粉是哑光涂料中实现哑光效果的关键成分，若搅拌不均匀，会导致局部消光粉含量过高或过低，进而影响哑度的均匀性。树脂和单体选择不当

问题1：底漆与基材脱层原因：基材表面污染(油污/脱模剂)。底漆极性与基材不匹配(如用极性底漆涂非极性塑料)。固化不足导致内聚力差。解决方案：重新预处理基材，增加等离子处理步骤。更换底漆树脂(如PP基材改用氯化聚丙烯)。延长固化时间或提高UV能量密度。问题2：面漆与底漆层间剥

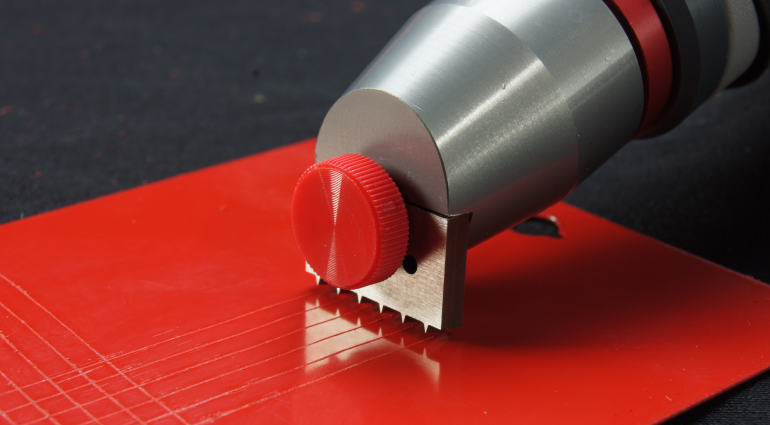

打底是提升涂层附着力的关键步骤，但需通过科学选材、精细施工和工艺优化才能有效解决附着力问题。以下是系统性解决方案，涵盖原理、方法及实践案例：一、打底提升附着力的核心原理机械咬合底漆通过渗透基材表面微孔或粗糙结构，形成“锚钉”效应，增强物理结合力。适用场景：金属打磨后、木材纤维间隙

要提升UV光油的抗黄变性能，可通过选择具有优异耐候性的单体、优化单体组合、控制固化工艺以及添加功能性助剂等方式实现，以下是具体方法及推荐单体：一、选择耐候性优异的单体低光降解风险单体HDDA(己二醇二丙烯酸酯)：高沸点、低粘度，耐水和耐候性优异，稀释力强且附着力稳定，适用于户外涂料和装饰材料

ABS塑胶UV涂料树脂：低黏度3官能PUA+脂肪改性EA+纯丙树脂。单体：TMPTA(三羟甲基丙烷三丙烯酸酯)+HDDA(己二醇二丙烯酸酯)。光引发剂：1173+184(3%)。助剂：2官能度硅改性丙烯酸酯(流平)+MAK/BAC/IBA(溶剂)。性能：快速固化、优异附着力、耐黄变。水性UV涂料树脂：丙烯酸酯乳液(55%-65%)。
